Mass-Storage Systems

约 2241 个字 13 张图片 预计阅读时间 15 分钟

海量存储结构概述

  • 磁盘为现代计算机提供了大量的二次存储器
    1. Transfer rate:数据在驱动器和计算机之间流动的速率
    2. Positioning time(随机访问时间)是将磁盘臂移动到所需柱面的时间(seek time)和在磁头下旋转到所需扇区的时间(旋转延迟rotation latency)。
  • 磁盘可以移动
  • 驱动器通过I/O总线连接到计算机上
    1. 总线是不同的,包括EIDE, ATA, SATA, USB,光纤通道,SCSI
    2. 计算机中的主控制器(host controller)使用总线与内置在驱动器或存储阵列中的磁盘控制器通信

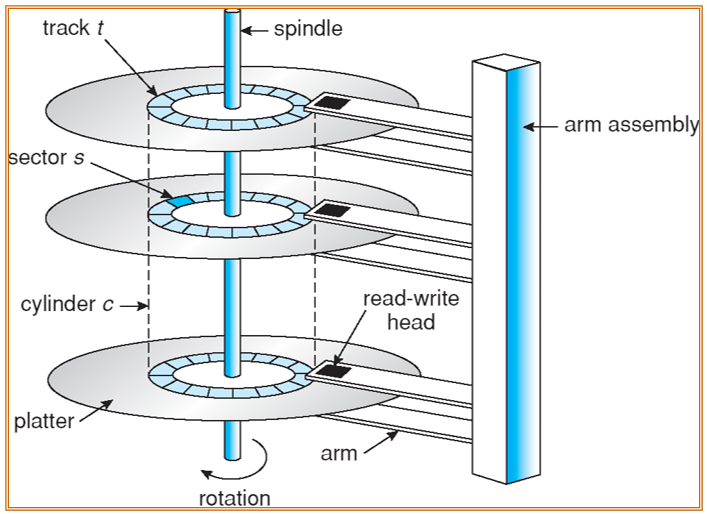

c表示在哪一个环上,p表示在哪个层上

磁头和盘面是不直接接触的,中间会有一层空气薄膜

非易失性设备

SSD使用的是非易失性设备,访问速度非常块,但是重复的擦除修改容易造成磨损。

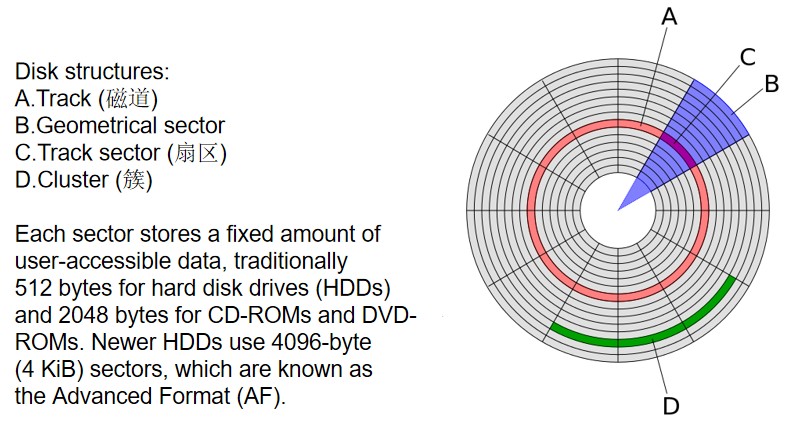

磁盘结构

  • 对操作系统来说,磁盘驱动器被排列成大的一维逻辑块阵列,其中逻辑块是最小的传输单元。
  • 逻辑块的一维阵列按顺序映射到磁盘的扇区中。
    1. 扇区0是最外层圆柱上最外侧轨道的第一个扇区。
    2. 映射按顺序进行,首先是该轨道,然后是该圆柱体中的其余轨道,然后是从最外层到最内层的其余圆柱体。

磁盘最外侧的编号为0,越往里编号越大

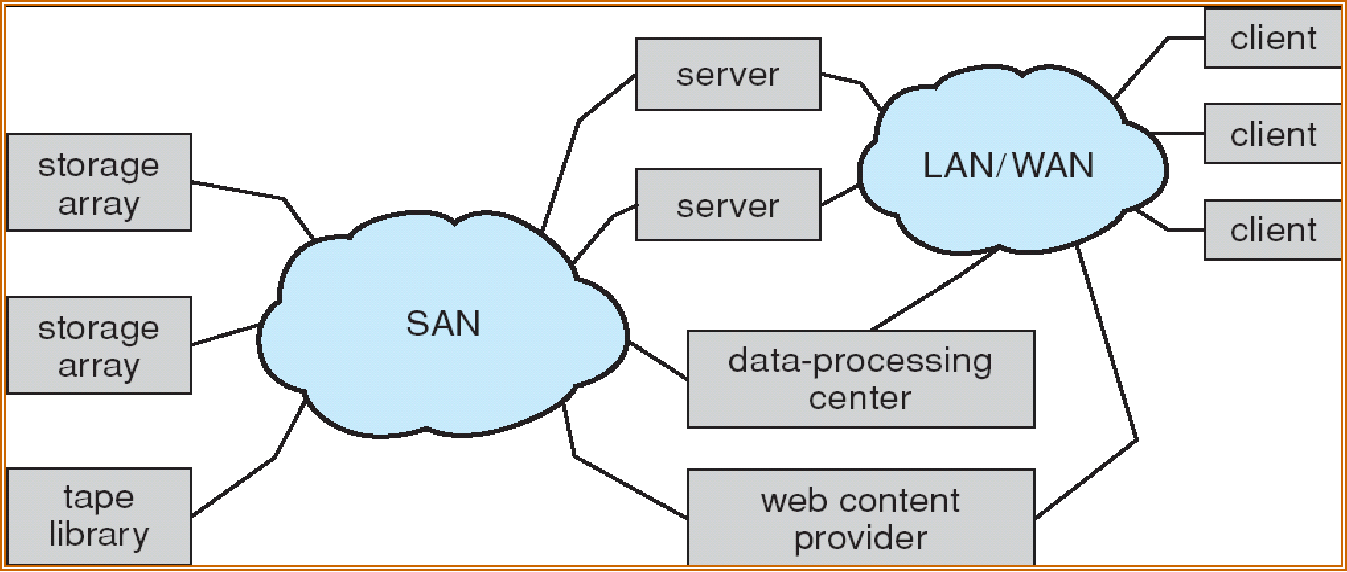

磁盘附件

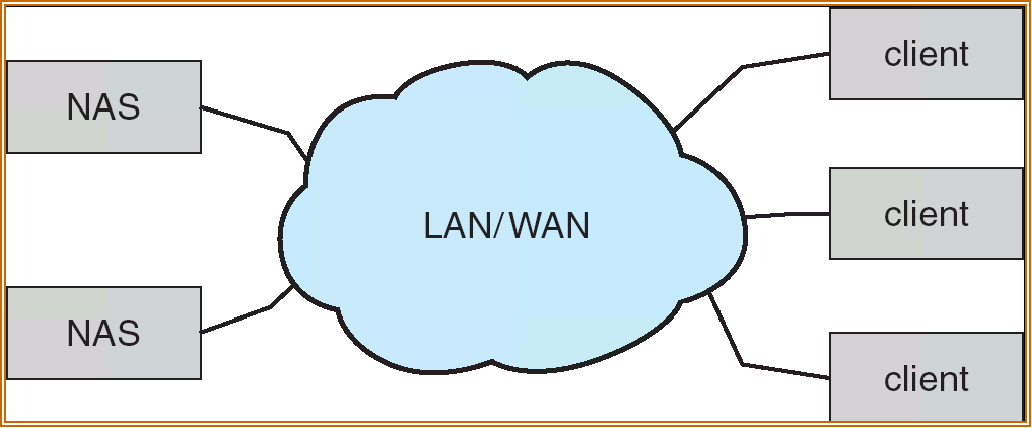

Network-Attached Storage

网络附加存储(NAS)是通过网络而不是通过本地连接提供的存储。

New iSCSI protocol uses IP network to carry the SCSI protocol

磁盘页的获取

  • 获取一个磁盘页所需时间包括
    1. seek time寻址时间(moving arms to position disk head on track)
    2. rotational delat旋转等待(waiting for block to rotate under head)
    3. transfer time传输时间(actually moving data to/from disk surface)

只有seek time比较容易提高

硬件提高方式:将磁头臂分开,从而可以实现同时访问不同的磁道,也可以一个在访问的时候另一个在寻址,从而提高访问的效率

磁盘调度

磁盘调度的目的是降低平均调度寻道时间

  • 访问时间有两个主要组成部分
    1. 寻道时间(seek time)是磁盘将磁头移动到包含所需扇区的圆柱体的时间。
    2. 旋转延迟(rotational latency)是等待磁盘将所需扇区旋转到磁盘磁头的额外时间。
  • 磁盘带宽是传输的总字节数,除以第一次服务请求和最后一次传输完成之间的总时间。
  • 计算的时候可以近似使用Seek time ≈ seek distance

假设现在有一个调度情况,当前的指针指向53号块,接下里的调度流程是98, 183, 37, 122, 14, 124, 65, 67

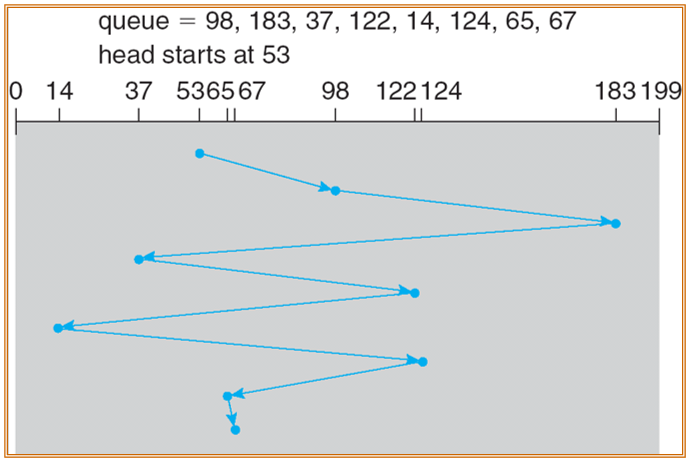

First-come-first-serve(FCFS)

a

根据图中的这种调度方式可以看出,磁盘头总计移动了640个柱面。

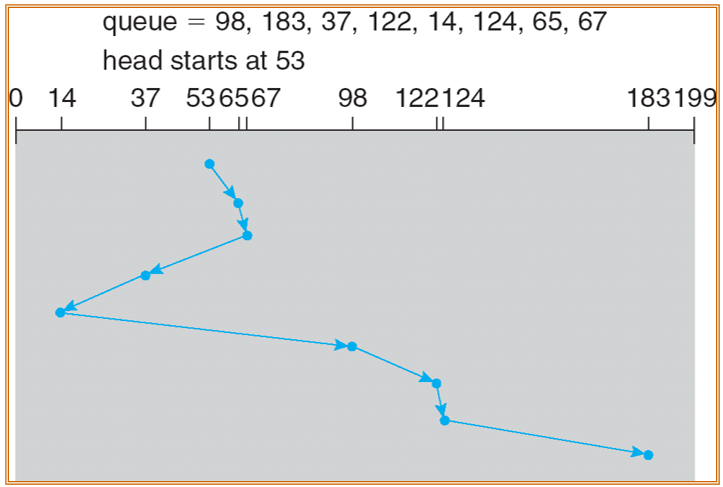

Shortest-seek-time-first(SSTF)

从当前头部位置选择具有最小寻道时间的请求

SSTF调度是SJF调度的一种形式,但是可能导致某些请求无法响应(饥饿问题)

a

根据图中的这种调度方式可以看出,磁盘头总计移动了236个柱面。

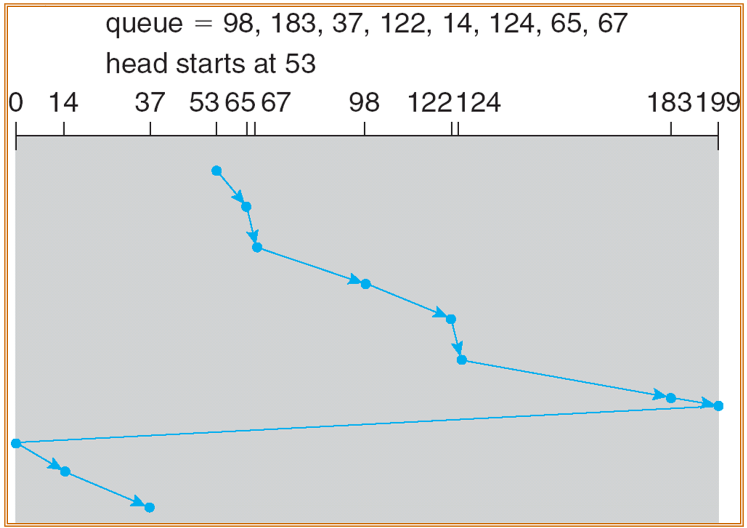

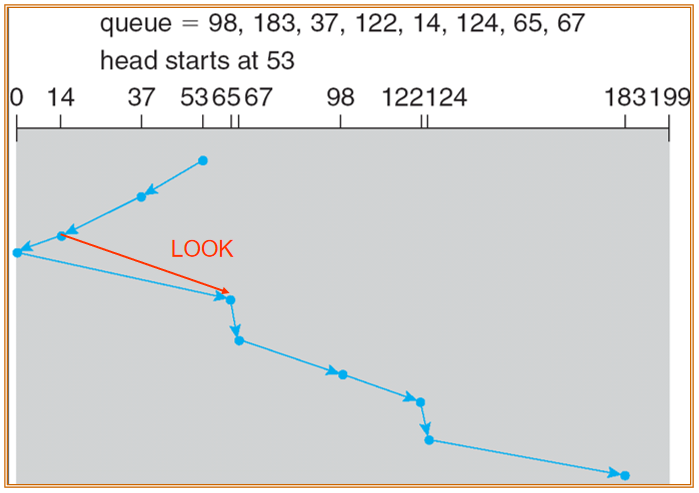

SCAN

也被称作电梯算法(elevator algorithm):磁盘臂从磁盘的一端开始向另一端移动,并且为请求提供服务,到达另一端后移动的方式逆转然后继续服务。

a

Circular-SCAN(C-SCAN)

  • 提供比SCAN更统一的等待时间
  • 磁头从磁盘的一端移动到另一端,一边移动一边处理请求。但是,当它到达另一端时,它立即返回到磁盘的起点,在返回过程中不处理任何请求。

a

考试的时候如果考察seek time或者seek distance,需要加上返回的这个距离

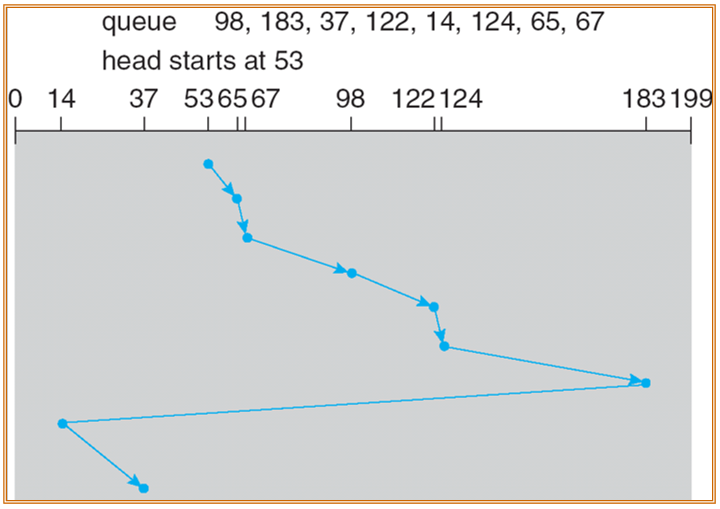

C-LOOK

C-SCAN的一个版本:磁盘臂只执行目前方向上的最后一个请求,然后立即反转方向,而不执行到磁盘的末端。

a

磁盘调度算法的选择

  • SCAN和C-SCAN对于在重负载磁盘的系统性能更好。
  • 性能取决于请求的数量和类型,并且对磁盘服务的请求可能受到文件分配方法的影响。
  • 磁盘调度算法应该作为操作系统的一个独立模块编写,允许在必要时用不同的算法替换它。
  • 默认算法可以使用SSTF或LOOK。
问:什么样的调度算法适合SSD?

默认采用FCFS调度算法,因为SSD本身访问性能很高,而FCFS可以对等的对待每一个请求。

磁盘管理

  • 低级格式化或物理格式化 — 将磁盘划分为磁盘控制器可以读写的扇区(并且添加校验码等信息)
  • 要使用磁盘保存文件,操作系统仍然需要在磁盘上记录自己的数据结构
    1. 将磁盘划分为一组或多组柱面
    2. 逻辑格式化或“创建文件系统”
  • 引导块初始化系统
    1. 引导程序存储在ROM中
    2. 引导加载程序(Bootstrap只用来找到磁盘第一个扇区中的bootstrap loader)
  • 使用扇区保留方式来处理坏块

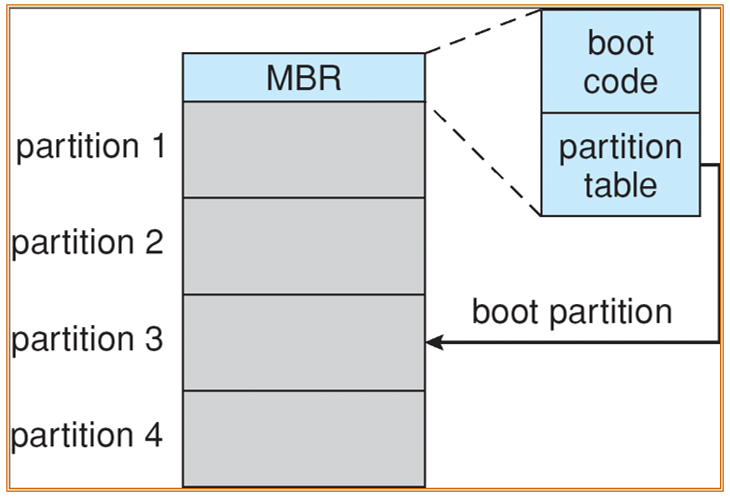

Master Boot Record(MBR)

a

MBR中包含启动代码(用来启动实际的操作系统)以及分区信息

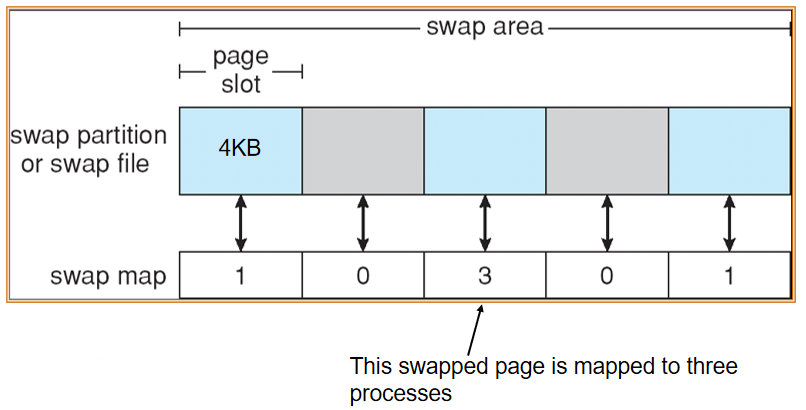

交换空间管理

  • 交换空间 - 虚拟内存使用磁盘空间作为主内存的扩展
  • 交换空间可以从普通文件系统中分割出来,或者更常见的是交换空间可以在单独的磁盘分区中(效率更高)

a

RAID结构

RAID(Redundant Arrays of Independent Disks)指冗余磁盘阵列

可以实现文件的并行化读写,从而提高效率(对单个文件进行分割,从而存储到不同的磁盘上,最小的细分单位为1bit,但是通常的细分单位为block,因为是以block为单位进行读取的)

Mirroring:可以将一份数据重复存储在不同盘上防止丢失

Block interleaved parity:可以实现纠错,进而降低冗余的空间要求

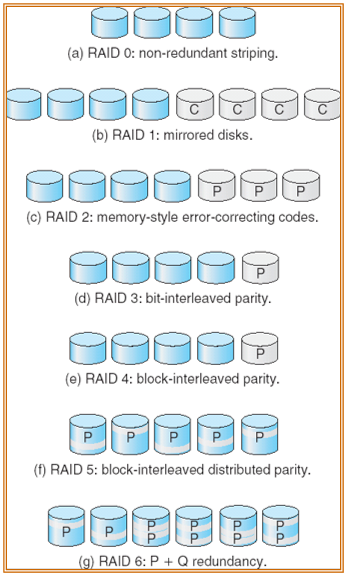

RAID等级

a

目前常用的等级为:RAID0, RAID1以及RAID5

  • RAID0 是没有冗余的,速度最快但是不够安全
  • RAID1 备份存储,每一位都做了mirror
  • RAID2 使用纠错码,纠错码在数据准备写入磁盘的时候计算并且写到纠错磁盘中(校验码计算比较复杂),存储纠错码的空降需求较大并且读写开销较大
  • RAID3 采用奇偶校验方式进行校验码计算,但是bit级的计算,P盘的读写的压力较大,并且一旦出错容易全部无法正常运行
  • RAID4 块层面的检验码,P盘的压力有所降低
  • RAID5 原数据存储与校验码存储混用,校验码交错放在不同的磁盘中,这样计算的压力就分散开来,不会让某一个磁盘的计算压力过大,并且其中任意单个盘出错还是可以纠错的
  • RAID6 添加一个新的磁盘,同时采用两个不同的纠错算法

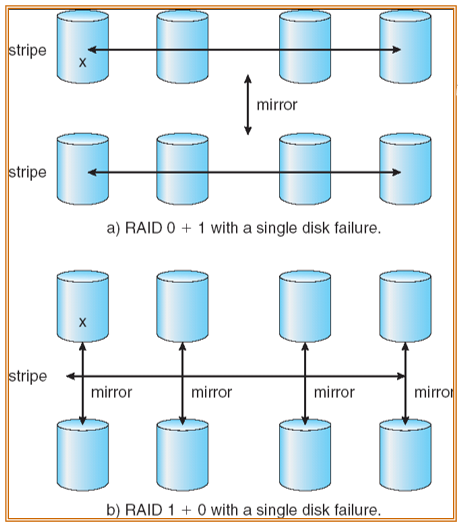

组合使用

  • RAID 0+1:Stripe and then mirror
    1. 一块磁盘坏了,仍然可以数据恢复
  • RAID 1+0:Mirror and then stripe

a

此时如果坏了多块磁盘

第一种方式不能坏两块磁盘,但是第二种方式允许不是一个镜像组中的磁盘损坏多块,或者说此时只要不是损坏了一个完整的镜像组,就依然能够获得正确的数据。

出现这种情况的原因是磁盘的镜像是需要整体镜像的,也就是说,对于一个单镜像组包含了两个磁盘的情况来说,如果想要将内容镜像到另外的两个磁盘中,需要同时将两个磁盘的所有数据镜像过去,而不能够仅仅只是镜像其中的一个磁盘。在这种情况下,如果是RAID01(假设此时共有4个磁盘,并且一开始的数据存放在其中的两个磁盘中),并且第一个镜像组中的第一个磁盘损坏了,那么第二个镜像组中,无论是哪一个磁盘发生了损坏的情况,都会导致最终无法获得正确的数据

目前磁盘的转速并没有提高,为什么可以容纳的数据量却提高了?

磁盘中的数据密度提高了,但是数据出口的大小没有发生变换,所以此时数据的出口就已经变成了瓶颈
